Fasermodule für Sensorik

Es gibt viele Sensoranwendungen, bei denen gestrahltes, reflektiertes oder gestreutes Licht mit Hilfe von Glasfaserkabeln an die Elektronik weitergeleitet werden kann, insbesondere wenn das Licht in rauen Umgebungen (z. B. bei hohen Temperaturen, im Vakuum, bei Strahlung usw.) oder an schwer zugänglichen Stellen (z. B. in Triebwerken, in Bohrlöchern usw.) gesammelt werden muss, wo der direkte Einsatz elektronischer Geräte aufgrund der Umgebungsbedingungen oder des verfügbaren Platzes stark eingeschränkt ist. Einzelne oder mehrere Fasermodule werden dann verwendet, um die Elektronik mit Licht zu versorgen, die an einem „sicheren“ Ort mit ausreichend Platz montiert ist.

Zu den Vorteilen von Fasern oder Fasermodulen in Sensoranwendungen gehören:

  • direkte Installation in rauen Umgebungen und an schwer zugänglichen Stellen
  • austauschbar
  • die Elektronik bleibt sicher
  • hohe Temperaturschwelle
  • geringe Größe
  • flexibel
  • nichtleitende Lösungen sind verfügbar

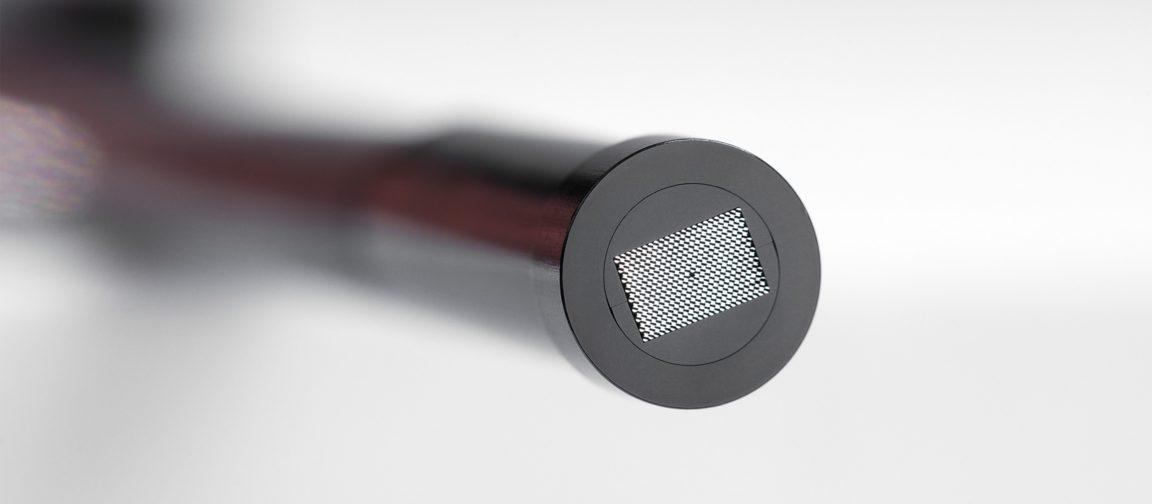

Nachfolgend sehen Sie einige Beispiele für Fasermodule für die anspruchsvollsten Sensoranwendungen. Das erste Bild verdeutlicht den Vorteil unserer Hexagon verschmolzenes Faserbündel (HFB®) Technologie in Bezug auf die Temperaturbeständigkeit. Die Besonderheiten der HFB-Produktion machen es möglich, die Verwendung von Epoxid zwischen den gebündelten Fasern zu vermeiden. Das macht es simpel – außer Siliziumdioxid und Metall gibt es dort nichts, weshalb eine HFB-Spitze bei 600 °C eingesetzt werden kann. Bei Sensoranwendungen kommt es auf jedes gesammelte Photon an, und HFB sammelt im Vergleich zu epoxidierten Bündeln etwa 15 % mehr Licht.

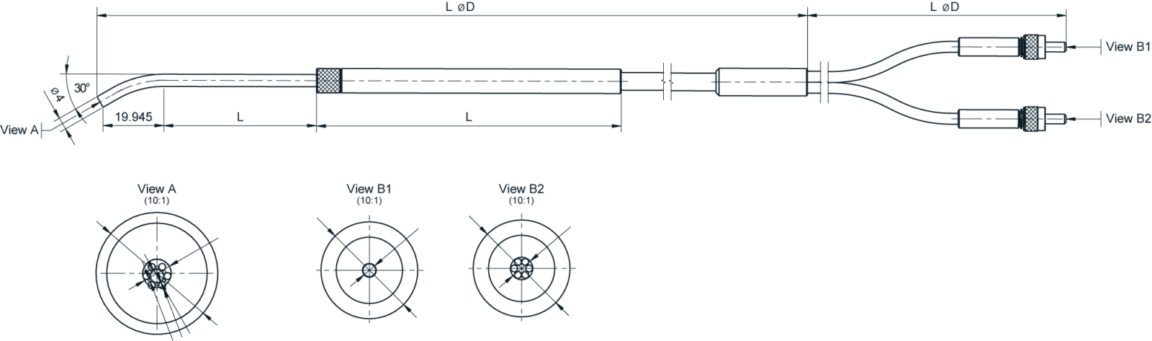

Das folgende Schema zeigt den Einsatz von Fasermodulen unter Nieder- oder Hochdruckbedingungen unter Verwendung eines Durchführungsfasermoduls, das die Übertragung von Licht von und zu einer speziellen Druckumgebung über ein ununterbrochenes Fasermodul ermöglicht. Die Durchführung ermöglicht es, das gewünschte Druckniveau in der Kammer beizubehalten, während das Fasermodul auf beiden Seiten der Durchführung flexibel bleibt.

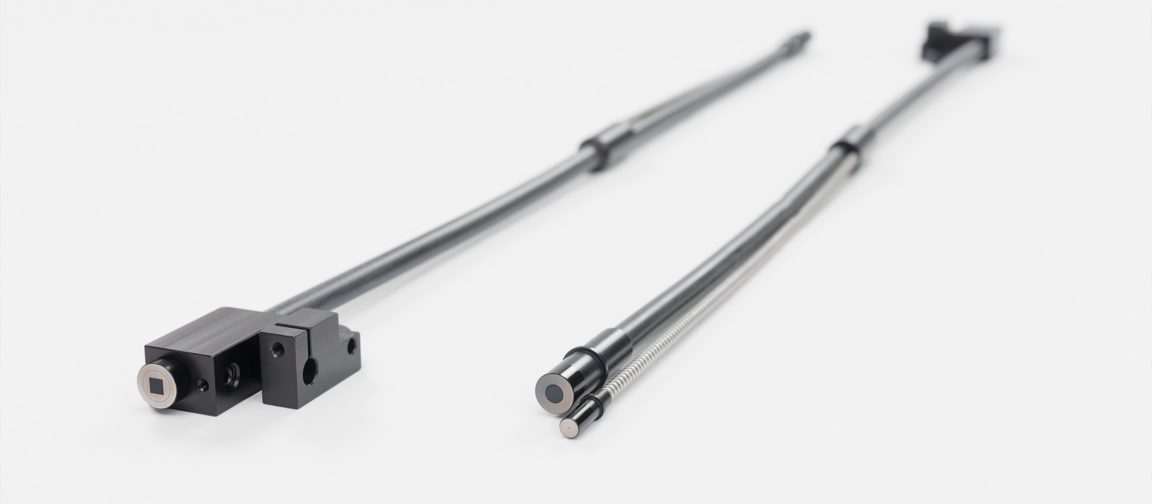

Es gibt auch häufig Lösungen, bei denen Licht von und zu einer rauen Umgebung geliefert werden soll, während die Flexibilität innerhalb eines Hochtemperatur- oder Niederdruckbereichs erhalten bleibt. Das Bild unten zeigt das Schema unserer Baugruppe in Fällen, in denen das Fasermodul 260 °C standhalten und ihre Flexibilität behalten muss.

Die Siliziumdioxid/Siliziumdioxid-Stufenindex-Multimodefasern, die wir herstellen und in unseren Herstellungsprozessen für Faserbaugruppen verwenden, können für folgende Zwecke eingesetzt werden:

  • UV-VIS
  • VIS-NIR
  • UV-VIS-NIR

Unser Team hilft Ihnen bei der Auswahl der besten Faser für die von Ihnen benötigten Wellenlängen und ermöglicht es Ihnen, die Faserstruktur und die verwendeten Materialien, die Dicke des F-dotierten reflektierenden Mantels und die numerische Apertur (NA) der Faser zu spezifizieren, alles in einer Linie mit den besonderen Bedingungen und Anforderungen Ihrer Anwendung.

Es gibt unzählige Sensoranwendungen, bei denen unsere Baugruppen zum Einsatz kommen, darunter:

  • Zündung, Verbrennung und Flammenüberwachung
  • verschiedene Arten von Kraftwerken
  • die petrochemische Industrie
  • Umweltüberwachung und öffentliche Sicherheit
  • Lebensmittel- und Getränkeindustrie
  • Landwirtschaft
  • die Automobilbranche
  • die Pharmaindustrie
  • und viele andere
